HGW

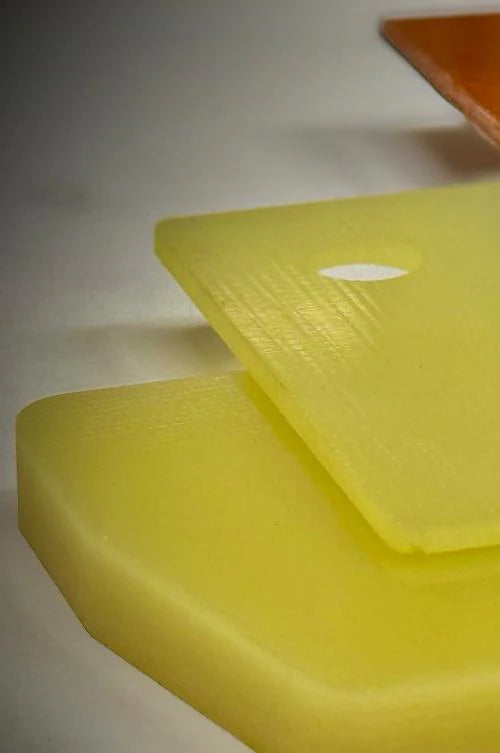

OSJET schneidet Hartgewebe (HGW) per Wasserstrahl nach Ihrer Zeichnung – ohne Hitze, also ohne verkohlte oder verfärbte Kanten, ab einem Stück. Zwei Sorten sind lieferbar: HGW 2082 (PF CC 201, braun) und HGW 2372 (EP GC 201, gelb), jeweils von 2 bis 10 mm. Es gelten die Allgemeintoleranzen nach DIN ISO 2768-mK. Gefertigt wird in Friedberg bei Augsburg.

Technische Daten HGW-Zuschnitt

Werkstoff	Hartgewebe (Schichtpressstoff)
Sorten	HGW 2082 / PF CC 201: Phenolharz mit Baumwollgewebe, braun HGW 2372 / EP GC 201: Epoxidharz mit Glasgewebe, gelb
Materialstärken (Standard)	2–10 mm
Toleranzen	Allgemeintoleranzen nach DIN ISO 2768-mK
Kanten	saubere Schnittkante ohne thermische Schädigung
Oberfläche	blank; fertigungsbedingt sind leichte Kratzer möglich
Verfahren	Abrasiv-Wasserstrahlschneiden, kalter Schnitt ohne Wärmeeinflusszone
Max. Format	4.500 × 2.500 mm (Arbeitsbereich der Anlage)
Stückzahl	ab 1 Stück
Dateiformate	DXF, STEP
Lieferzeit	9 Arbeitstage
Express	24–72 h je nach Anforderung, bei lagerndem Material
Versand	Deutschland und Österreich
Fertigung	OSJET, Friedberg bei Augsburg

Toleranzen nach DIN ISO 2768-mK

Für unsere Zuschnitte gelten die Allgemeintoleranzen nach DIN ISO 2768-mK: Toleranzklasse m (mittel) für Längen- und Winkelmaße nach DIN ISO 2768-1 und Toleranzklasse K für Form und Lage nach DIN ISO 2768-2. Die zulässigen Abweichungen für Längenmaße:

Nennmaß	Zulässige Abweichung
0,5 bis 3 mm	±0,1 mm
über 3 bis 6 mm	±0,1 mm
über 6 bis 30 mm	±0,2 mm
über 30 bis 120 mm	±0,3 mm
über 120 bis 400 mm	±0,5 mm
über 400 bis 1.000 mm	±0,8 mm
über 1.000 bis 2.000 mm	±1,2 mm
über 2.000 bis 4.000 mm	±2,0 mm

HGW 2082 oder HGW 2372?

• HGW 2082 (PF CC 201, braun): Phenolharz-Baumwollgewebe. Gut zerspanbar, elektrisch isolierend, mit guten Gleiteigenschaften – bewährt für Zahnräder, Gleitleisten und Isolierteile.
• HGW 2372 (EP GC 201, gelb): Epoxidharz-Glasgewebe. Hohe mechanische Festigkeit, sehr gute elektrische Isolation und geringe Wasseraufnahme – für stärker belastete Isolier- und Konstruktionsteile.

Warum Hartgewebe mit dem Wasserstrahl schneiden?

• Keine Hitze: Thermische Verfahren können Harz und Gewebe an der Kante verkohlen. Der Wasserstrahl trennt kalt.
• Saubere Konturen: auch Innenkonturen und Aussparungen in einem Arbeitsgang.
• Keine Werkzeugkosten: Einzelteile und Prototypen sind genauso wirtschaftlich wie Serien.

Typische Anwendungen

• Isolierplatten und Isolierteile
• Elektrotechnik und Schaltanlagenbau
• Zahnräder, Gleit- und Führungsleisten
• Distanzstücke und Unterlagen
• Vorrichtungs- und Maschinenbau

Häufige Fragen zum HGW-Zuschnitt

Bis zu welcher Dicke kann HGW per Wasserstrahl geschnitten werden?

Im Standardprogramm liefern wir HGW 2082 und HGW 2372 von 2 bis 10 mm. Die Anlage schneidet bis 200 mm Materialstärke, dickere Platten auf Anfrage.

Was ist der Unterschied zwischen HGW 2082 und HGW 2372?

HGW 2082 ist Phenolharz mit Baumwollgewebe (braun), gut zerspanbar und mit guten Gleiteigenschaften. HGW 2372 ist Epoxidharz mit Glasgewebe (gelb), mechanisch fester und mit geringerer Wasseraufnahme.

Verbrennen die Kanten beim Schneiden?

Nein. Der Wasserstrahl schneidet ohne Hitze, die Kanten verkohlen nicht.

Welche Toleranz hat ein HGW-Zuschnitt von OSJET?

Es gelten die Allgemeintoleranzen nach DIN ISO 2768-mK. Ein Maß von 100 mm darf zum Beispiel ±0,3 mm abweichen, ein Maß von 500 mm ±0,8 mm.

Ab welcher Stückzahl fertigen Sie?

Ab einem Stück. Einzelteile und Prototypen sind genauso möglich wie Kleinserien.

Welche Daten brauchen Sie?

Eine DXF-Zeichnung im Maßstab 1:1 in Millimetern oder ein STEP-Modell.

Wie schnell bekomme ich meine Teile?

Die Standardlieferzeit beträgt 9 Arbeitstage. Mit der Express-Fertigung in 24 bis 72 Stunden je nach Anforderung, sofern das Material am Lager ist.

Fragen zu Werkstoff, Stärke oder Toleranz? Schreiben Sie uns über die Anfrage, per E-Mail an konfigurator@osjet.de oder rufen Sie an: +49-821-24413150.
