Werkstoff
Messing
DXF oder STEP hochladen – Preis und Online-Bestellung für freigeschaltete Geschäftskunden.

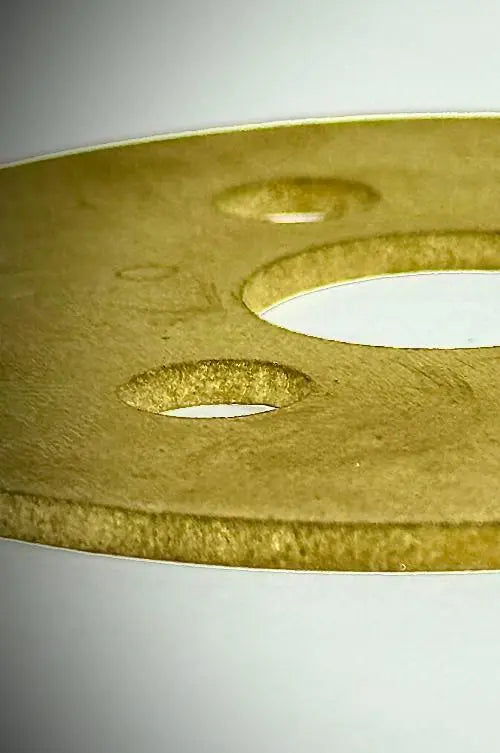

OSJET schneidet Messing per Abrasiv-Wasserstrahl nach Ihrer Zeichnung – kalt, ohne Verfärbung an der Kante, auf Wunsch entgratet und ab einem Stück. Lieferbar von 2 bis 10 mm aus Ms58 – CW608N (CuZn38Pb2). Es gelten die Allgemeintoleranzen nach DIN ISO 2768-mK. Gefertigt wird in Friedberg bei Augsburg.
Technische Daten Messing-Zuschnitt
| Werkstoff | Messing |
| Legierung | Ms58 – CW608N (CuZn38Pb2) |
| Materialstärken (Standard) | 2–10 mm |
| Toleranzen | Allgemeintoleranzen nach DIN ISO 2768-mK |
| Kanten | auf Wunsch entgratet (Bürstentgratung oder Trowalisieren) |
| Oberfläche | walzblank; fertigungsbedingt sind leichte Kratzer oder Reflexionen möglich |
| Verfahren | Abrasiv-Wasserstrahlschneiden, kalter Schnitt ohne Wärmeeinflusszone |
| Max. Format | 4.500 × 2.500 mm (Arbeitsbereich der Anlage) |
| Stückzahl | ab 1 Stück |
| Dateiformate | DXF, STEP |
| Lieferzeit | 9 Arbeitstage |
| Express | 24–72 h je nach Anforderung, bei lagerndem Material |
| Versand | Deutschland und Österreich |
| Fertigung | OSJET, Friedberg bei Augsburg |
Toleranzen nach DIN ISO 2768-mK
Für unsere Zuschnitte gelten die Allgemeintoleranzen nach DIN ISO 2768-mK: Toleranzklasse m (mittel) für Längen- und Winkelmaße nach DIN ISO 2768-1 und Toleranzklasse K für Form und Lage nach DIN ISO 2768-2. Die zulässigen Abweichungen für Längenmaße:
| Nennmaß | Zulässige Abweichung |
|---|---|
| 0,5 bis 3 mm | ±0,1 mm |
| über 3 bis 6 mm | ±0,1 mm |
| über 6 bis 30 mm | ±0,2 mm |
| über 30 bis 120 mm | ±0,3 mm |
| über 120 bis 400 mm | ±0,5 mm |
| über 400 bis 1.000 mm | ±0,8 mm |
| über 1.000 bis 2.000 mm | ±1,2 mm |
| über 2.000 bis 4.000 mm | ±2,0 mm |
Eigenschaften von Messing Ms58 (CW608N)
- Ms58 – CW608N (CuZn38Pb2): bleihaltiges Automatenmessing, sehr gut zerspanbar – gut für Teile, die nach dem Zuschnitt gebohrt, gefräst oder mit Gewinde versehen werden.
Warum Messing mit dem Wasserstrahl schneiden?
- Kein Problem mit Reflexion: Messing reflektiert Laserlicht stark und leitet Wärme gut. Der Wasserstrahl schneidet unabhängig davon.
- Keine Hitze: keine Verfärbung und keine Wärmeeinflusszone an der Schnittkante.
- Keine Werkzeugkosten: Einzelteile und Prototypen sind genauso wirtschaftlich wie Serien.
- Fertig zur Weiterverarbeitung: Die Teile werden auf Wunsch entgratet geliefert.
Typische Anwendungen
- Maschinenbauteile und technische Komponenten
- Armaturenteile
- Teile für die Elektrotechnik
- Schilder und Dekorelemente
- Prototypen und Kleinserien
Häufige Fragen zum Messing-Zuschnitt
Bis zu welcher Dicke kann Messing per Wasserstrahl geschnitten werden?
Im Standardprogramm liefern wir Messing von 2 bis 10 mm. Die Anlage schneidet bis 200 mm Materialstärke, dickere Platten auf Anfrage.
Welche Messing-Legierung wird verwendet?
Ms58 – CW608N (CuZn38Pb2), in Stärken von 2 bis 10 mm.
Werden die Messingteile entgratet?
Auf Wunsch. Standardmäßig liefern wir ohne Entgratung. Im Online-Kalkulator wählen Sie je Position die Bürstentgratung rückseitig oder beidseitig (Teile von 80 × 40 bis 1.200 × 600 mm, erzeugt eine matte Oberfläche) oder das Trowalisieren (25 × 25 bis 150 × 100 mm), jeweils bis 40 mm Stärke.
Welche Toleranz hat ein Messing-Zuschnitt von OSJET?
Es gelten die Allgemeintoleranzen nach DIN ISO 2768-mK. Ein Maß von 100 mm darf zum Beispiel ±0,3 mm abweichen, ein Maß von 500 mm ±0,8 mm.
Ab welcher Stückzahl fertigen Sie?
Ab einem Stück. Einzelteile und Prototypen sind genauso möglich wie Kleinserien.
Welche Daten brauchen Sie?
Eine DXF-Zeichnung im Maßstab 1:1 in Millimetern oder ein STEP-Modell.
Wie schnell bekomme ich meine Teile?
Die Standardlieferzeit beträgt 9 Arbeitstage. Mit der Express-Fertigung in 24 bis 72 Stunden je nach Anforderung, sofern das Material am Lager ist.
Fragen zu Werkstoff, Stärke oder Toleranz? Schreiben Sie uns über die Anfrage, per E-Mail an konfigurator@osjet.de oder rufen Sie an: +49-821-24413150.
